Ster-Max 4k /230V - sterownik, zdalne sterowanie, włącznik

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika są przekaźniki. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku C - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO. Sterownik należy podłączyć dokładnie tak, jak jest to pokazane na schemacie.

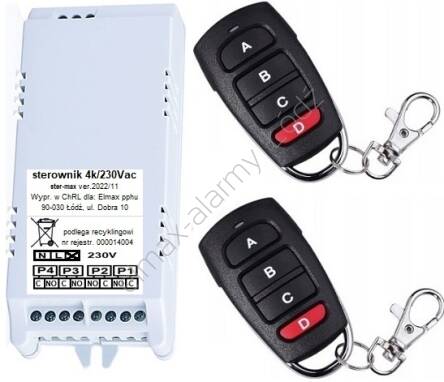

Zawartość (to co na zdjęciu głównym):

1. centralka 4K/230Vac w obudowie,
2. dwa zaprogramowane piloty 4-przyciskowe z bateriami w obudowie - 4pl.

Odbiornik może pracować w jednym z czterech trybów. Tryby programujemy zworkami w centralce przy wył. zasilaniu!

1. **chwilowy ** (ustawiony fabrycznie) - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika na czas trzymania przycisku.
2. włącz/wyłącz - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika. Kolejne naciśnięcie tego przycisku powoduje wyłączenie przekaźnika. Kanały pracują niezależnie. Mogą być dowolnie niezależnie wł. i wyłączane.
3. przerzutnik - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika i jednoczesne wyłączenie kanału który był wcześniej załączony. Kolejne naciśnięcie tego samego przycisku nic nie zmienia. W tym trybie zawsze jeden przekaźnik jest załączony. Przekaźniki „przerzucane” są jednocześnie – są od siebie zależne.
4. mieszany - przekaźniki P1, P2 pracują w trybie wł./wył. , a przekaźniki P3, P4 w trybie chwilowym.

Parametry:

• Zasilanie centrali - 230VAC.
• wymiary centrali: 125mm. x 53mm. x 27mm.
• Obciążalność przekaźników: 4A przy 230VAC (lub 10A przy 12VDC).
• Zasięg pilota to 15-20 m. na zwiniętej (oryginalnie) antence. Wystarczy antenkę rozwinąć  aby uzyskać zasięg  50-100m.
• Częstotliwość pracy  – 433,92MHz. Maksymalna moc radiowa emitowana przez wyrób – 12mW.

Programowanie pilotów: Nacisnąć na 1 sek.  przycisk nauki w sterowniku i następnie nacisnąć na 1 sek. przycisk w pilocie – gotowe. Powtórzyć procedurę z kolejnymi pilotami. Do sterownika można zaprogramować do 29 pilotów (programując trzydziestego – pierwszy wypada).

Kasowanie pilotów (wszystkich) – nacisnąć przycisk nauki w sterowniku na 10 sek. (dioda w sterowniku zapali się i po 8 sek. - zgaśnie). Wykasowane.

**Po zaniku i ponownym pojawieniu się zasilania - przekaźniki pozostaną wyłączone (styk C połączony z NC).
