Ster-Max 1k /230V 2kl - zdalne sterowanie włącznik

  • Dostępność: Jest
  • szt.
  • Cena netto: 56,91 zł 70,00 zł

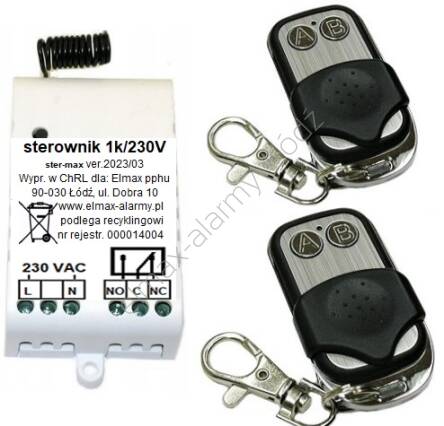

STER-MAX 1K/230Vac  - zdalne sterowanie 1-przekaźnikowe z 2 pilotami 2kl.

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika jest przekaźnik. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku C - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO. Sterownik należy podłączyć dokładnie tak, jak jest to pokazane na schemacie.

Zawartość:

  1. centralka 1K/230Vac w obudowie,
  2. dwa zaprogramowane piloty 2-przyciskowe z bateriami w obudowie z klapką - 2kl
  3. dowód zakupu.


Sterownik może pracować w jednym z trzech trybów (tryby programujemy zworką w centralce przy wyłączonym zasilaniu):

  1. monostabilny - chwilowy (ustawiony fabrycznie) - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika na czas trzymania przycisku. Przycisk B nie jest aktywny.
  2. bistabilny AA - włącz/wyłącz - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika. Kolejne naciśnięcie przycisku A powoduje wyłączenie przekaźnika. Przycisk B nie jest aktywny.
  3. bistabilny AB - włącz/wyłącz - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika, kolejne naciśnięcie przycisku A -brak reakcji. Naciśnięcie przycisku B wyłącza przekaźnik.



Specyfikacja techniczna:

  • Zasilanie 220-240 VAC
  • wymiary centralki: 42 mm. x 71 mm. x 22 mm.
  • Zasięg pilota : do 50 m.
  • wymiary pilota: 30 mm. x 55 mm. x 14 mm.
  • Obciążalność przekaźnika: 10A.
  • Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada).

UWAGA: gdy chcemy uzyskać sterowanie 230V - nie musimy doprowadzać 230V do styków przekaźnika. Płytka jest dostosowana do zrobienia zworki między stykami L i C (Po zrobieniu zworki - zlutowaniu ścieżek w sterowniku -  napięcie 230V zostanie doprowadzane do styku C przekaźnika)
